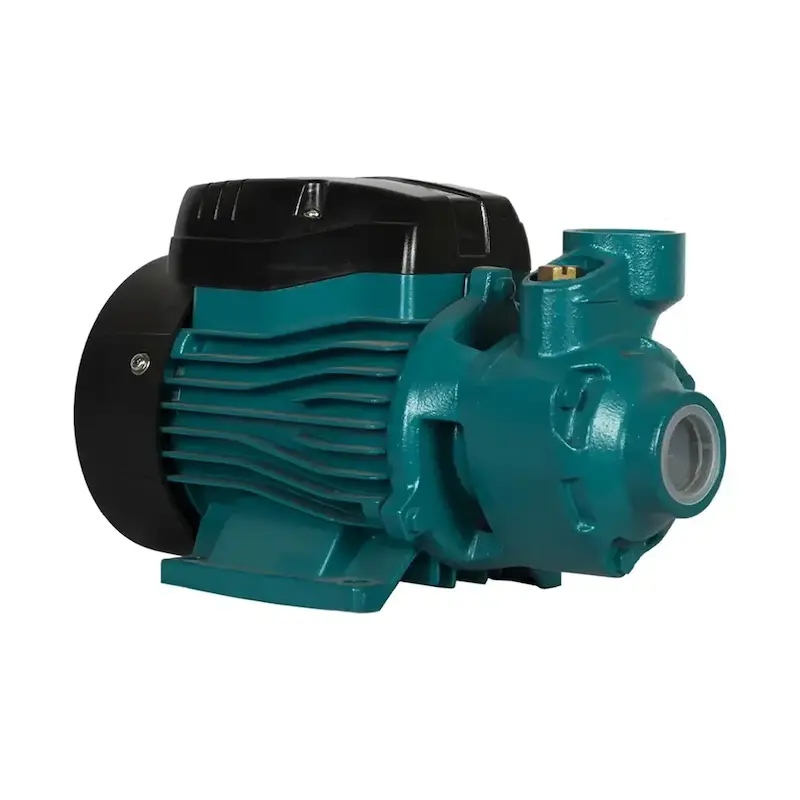

پمپ آب لئو APM75 یک پمپ محیطی یک اسب برای انتقال آب تمیز،افزایش فشار و آبرسانی در کاربردهای سبک است. پمپ یک اسب لئو APM75 از خانواده پمپ‌های محیطی LEO بوده و با موتور ۰.۷۵ کیلووات،پروانه برنجی،بدنه چدنی و شفت استیل AISI 304 عرضه می‌شود. پمپ محیطی لئو APM75 برای آبرسانی ساختمان‌های کوچک،سیستم‌های آب‌رسانی خانگی،آبیاری اتوماتیک باغچه و برخی تجهیزات پشتیبان تأسیساتی قابل استفاده است. منابع فنی لئو،این مدل را برای آب تمیز یا سیالاتی با خواص فیزیکی و شیمیایی مشابه آب معرفی کرده‌اند. 1

### مشخصات فنی پمپ آب لئو APM75

برند: LEO لئو

مدل: APm75 / APM75

نوع پمپ: محیطی

نوع موتور: تکفاز

توان موتور: ۰.۷۵ کیلووات،۱ اسب بخار

دور موتور: حدود ۲۹۰۰ دور در دقیقه

قطر ورودی: ۱ اینچ

قطر خروجی: ۱ اینچ

حداکثر آبدهی: ۳ مترمکعب بر ساعت،معادل حدود ۵۰ لیتر در دقیقه

حداکثر هد: حدود ۷۰ تا ۷۵ متر،بسته به منبع مشخصات

حداکثر ارتفاع مکش: ۸ متر

حداکثر دمای سیال: ۴۰ درجه سانتی‌گراد

حداکثر دمای محیط: ۴۰ درجه سانتی‌گراد

کلاس عایق: F

درجه حفاظت: IPX4

جنس بدنه: چدن HT200

جنس پروانه: برنج

جنس شفت: استیل AISI 304

جنس مکانیکال سیل: کربن/سرامیک

جنس اورینگ: NBR

جنس قاب فن: پلی‌پروپیلن

وزن ناخالص بسته‌بندی: حدود ۱۰.۵ کیلوگرم

ابعاد بسته‌بندی: حدود ۳۳۵ × ۱۹۰ × ۲۱۰ میلی‌متر

ابعاد خود پمپ: حدود ۳۰۰ × ۱۴۷ × ۱۸۳ میلی‌متر

2

### منحنی عملکرد و آبدهی

یکی از نکات مهم هنگام خرید پمپ APM75 این است که حداکثر هد و حداکثر دبی هم‌زمان به دست نمی‌آیند. طبق جدول عملکرد منتشرشده برای APm75،هد در دبی صفر حدود ۷۵ متر است و با افزایش دبی کاهش پیدا می‌کند. برای نمونه،در دبی حدود ۲۰ لیتر در دقیقه هد حدود ۴۵ متر،در ۲۵ لیتر در دقیقه حدود ۳۵ متر،در ۳۰ لیتر در دقیقه حدود ۲۸ متر و در ۵۰ لیتر در دقیقه حدود ۵ متر گزارش شده است. بنابراین انتخاب پمپ باید براساس نقطه کاری واقعی سیستم انجام شود،نه صرفاً عدد حداکثر هد یا حداکثر دبی. 3

### ساختار و متریال پمپ APM75

بدنه پمپ از چدن HT200 ساخته شده و پروانه آن از برنج است. شفت از استیل AISI 304 و مکانیکال سیل از ترکیب کربن و سرامیک ساخته شده است. اورینگ NBR نیز در ساختار آب‌بندی استفاده شده است. لئو برای پروانه این سری سیستم ضدگیرکردن را نیز ذکر کرده است. این ترکیب قطعات برای کار با آب تمیز و شرایط معمول سیستم‌های آبرسانی طراحی شده است. 4

### موتور پمپ لئو APM75

موتور APM75 از نوع تکفاز و با توان ۰.۷۵ کیلووات،معادل ۱ اسب بخار است. منابع فنی این مدل به سیم‌پیچ مسی موتور و محافظ حرارتی داخلی با ریست خودکار برای موتور تکفاز اشاره می‌کنند. کلاس عایق موتور F و درجه حفاظت IPX4 است و حداکثر دمای محیط کاری ۴۰ درجه سانتی‌گراد اعلام شده است. 5

### کاربردهای پمپ آب لئو APM75

پمپ APM75 برای طیف مشخصی از کاربردهای آبرسانی مناسب است،از جمله:

- افزایش فشار آب در مصارف خانگی

- آبرسانی واحدهای مسکونی کوچک

- انتقال آب تمیز

- انتقال آب از مخزن

- آبیاری اتوماتیک باغچه

- آبیاری فضای سبز سبک

- تأمین آب برخی تجهیزات

- سیستم‌های کوچک آب‌رسانی

- برخی سیستم‌های تقویت فشار

- تجهیزات پشتیبان تأسیساتی

6

### پمپ APM75 برای چند طبقه مناسب است؟

تعیین تعداد طبقات فقط براساس توان یک اسب امکان‌پذیر نیست. برای انتخاب پمپ آب ساختمان باید ارتفاع ساختمان،فشار مورد نیاز در بالاترین مصرف‌کننده،تعداد واحدها،تعداد شیرهای هم‌زمان،طول مسیر لوله‌کشی،قطر لوله‌ها و افت فشار محاسبه شود.

نکته مهم‌تر این است که APM75 در نقطه‌های مختلف دبی،هد متفاوتی دارد. بنابراین ممکن است پمپ در یک ساختمان دوطبقه عملکرد مناسبی داشته باشد اما در ساختمانی دیگر با همان تعداد طبقات،به دلیل افت فشار یا مصرف هم‌زمان بیشتر،انتخاب مناسبی نباشد.

### مزایای پمپ آب لئو APM75

- توان ۱ اسب بخار

- موتور تکفاز

- توان ۰.۷۵ کیلووات

- پروانه برنجی

- بدنه چدنی HT200

- شفت استیل AISI 304

- مکانیکال سیل کربن/سرامیک

- محافظ حرارتی داخلی موتور

- کلاس عایق F

- درجه حفاظت IPX4

- طراحی محیطی

- مناسب انتقال آب تمیز

- مناسب افزایش فشار در کاربردهای مشخص

- ابعاد نسبتاً جمع‌وجور

- مناسب آبرسانی و آبیاری سبک

7

### آبدهی و هد واقعی APM75

هنگام بررسی پمپ آب لئو APM75 نباید فقط به عبارت «۷۵ متر هد» یا «۵۰ لیتر در دقیقه آبدهی» توجه کرد. این دو مقدار مربوط به دو نقطه متفاوت از منحنی عملکرد هستند.

در حالت هد بیشینه،دبی تقریباً به صفر نزدیک است و در حالت دبی بیشینه،هد بسیار پایین‌تر می‌شود. به همین دلیل اگر برای مثال سیستم شما به ۳۰ لیتر در دقیقه آبدهی نیاز داشته باشد،هد قابل دستیابی با هد ۷۵ متر متفاوت خواهد بود. منحنی عملکرد باید دقیقاً با نیاز سیستم مقایسه شود. 8

### حداکثر ارتفاع مکش

حداکثر ارتفاع مکش اعلام‌شده برای APM75 حدود ۸ متر است. با این حال در نصب واقعی،طول مسیر مکش،قطر لوله،افت‌های موضعی،دمای آب،ارتفاع از سطح دریا و شرایط منبع می‌توانند روی عملکرد مکش اثر بگذارند. بنابراین استفاده از حداکثر مقدار اسمی مکش بدون بررسی شرایط واقعی سیستم توصیه نمی‌شود. 9

### دمای کاری و نوع سیال

لئو APM75 برای آب تمیز یا مایعاتی که از نظر فیزیکی و شیمیایی مشابه آب هستند،معرفی شده است. حداکثر دمای سیال در منابع فنی ۴۰ درجه سانتی‌گراد اعلام شده است. استفاده از آب حاوی شن،ذرات ساینده یا سیالات خورنده می‌تواند باعث افزایش استهلاک پروانه،مکانیکال سیل و سایر اجزای داخلی شود و باید فقط طبق مشخصات سازنده بررسی شود. 10

### نصب و نگهداری پمپ APM75

پمپ باید روی پایه‌ای محکم و تراز نصب شود. مسیر مکش باید تا حد امکان کوتاه،مستقیم و بدون نشتی باشد. آب‌بندی نامناسب در سمت مکش می‌تواند باعث ورود هوا و اختلال در عملکرد پمپ شود.

پمپ نباید بدون آب کار کند. راهنمای فنی این سری نیز نسبت به کارکرد طولانی بدون آب هشدار داده است. در مناطق سرد،در صورت قرار گرفتن سیستم در معرض دمای پایین و عدم استفاده طولانی‌مدت،تخلیه آب داخل مسیر و محفظه برای جلوگیری از آسیب ناشی از یخ‌زدگی اهمیت دارد. 11

### استفاده همراه با ست کنترل یا منبع تحت فشار

APM75 می‌تواند در یک سیستم آبرسانی به همراه تجهیزات کنترلی مانند ست کنترل یا پرشرسوییچ استفاده شود. همچنین این پمپ در بازار به‌صورت پکیج همراه با منبع تحت فشار نیز عرضه می‌شود. در انتخاب تجهیزات کنترلی باید مشخصات موتور،فشار کاری و الگوی مصرف سیستم در نظر گرفته شود. 12

### APM75 برای چه کسانی مناسب است؟

این مدل برای کاربری‌هایی مناسب‌تر است که به یک پمپ محیطی تکفاز با توان یک اسب برای انتقال آب تمیز و ایجاد فشار در محدوده عملکرد پمپ نیاز دارند.

اگر سیستم شما به آبدهی بسیار بالا،فشار ثابت در مصرف هم‌زمان زیاد یا شرایط کاری صنعتی نیاز دارد،باید مدل‌های دیگر لئو نیز براساس منحنی عملکرد مقایسه شوند.

### جمع‌بندی

پمپ آب محیطی لئو APM75 یک مدل تکفاز یک اسب با توان ۰.۷۵ کیلووات است که بدنه چدنی HT200،پروانه برنجی،شفت AISI 304 و محافظ حرارتی داخلی دارد. حداکثر دبی اسمی آن حدود ۳ مترمکعب در ساعت و حداکثر هد آن در منابع مختلف حدود ۷۰ تا ۷۵ متر اعلام شده است. این پمپ برای آب تمیز،آبرسانی سبک،افزایش فشار و آبیاری اتوماتیک مناسب است. 13

برای انتخاب صحیح APM75،مهم‌ترین معیار تطبیق منحنی عملکرد با هد و دبی مورد نیاز سیستم است. اگر اطلاعات ساختمان،تعداد طبقات،تعداد واحدها و مسیر لوله‌کشی مشخص باشد،می‌توان مناسب بودن این مدل را دقیق‌تر بررسی کرد.
